方形摇摆筛激振器该怎么选择

方形摇摆筛激振器选型核心：先算激振力，再匹配转速 / 振幅，之后结合工况与安装，确保动力足够、运动轨迹匹配、长期稳定。

一、先明确方形摇摆筛的运动特性

方形摇摆筛是水平圆周回旋（仿人工），无上下强振，靠低速大行程实现高能效筛分。

回转频次：180–260 r/min（远低于普通振动筛）

筛箱行程（振幅）：25–60 mm（大行程）

运动轨迹：水平椭圆 / 圆周，物料贴网滑行、分层好、堵网少

二、选型核心步骤（按优先级）

1. 计算所需激振力

激振力决定能否带动筛体 物料做有效摇摆。

公式：总激振力 ≥ (筛体自重 较大物料重量) × 1.2～1.5（安全系数）

单位：kN（千牛）

示例：筛体 物料总重 10 吨 → 总激振力≥120–150 kN

配置：方形摇摆筛常用2 台激振器对称安装，总激振力为两台之和

2. 匹配转速（回转频次）

转速决定摇摆快慢，直接影响筛分效率与处理量。

方形摇摆筛常用：6 极电机（980 r/min）→ 经减速 → 输出 180–260 r/min

选型逻辑：

细粉 / 高精度：偏高速（220–260 r/min），物料分散快、透网好

粗料 / 大处理量：偏低速（180–220 r/min），行程更稳、不易堵网

3. 确定振幅（行程）

振幅是筛箱较大水平位移，方形摇摆筛25–60 mm，通过激振器偏心块配重调节。

粗颗粒 / 重物料：40–60 mm（大行程，利于抛送与分层）

细粉 / 易堵网：25–40 mm（小行程，减少物料弹跳、提高精度）

4. 功率匹配

功率需与激振力、转速、负载匹配，避免过载或浪费。

小型（如 1036 型）：3–5.5 kW

中型（如 1536 型）：5.5–7.5 kW

大型（如 2040 型）：7.5–11 kW

原则：总功率 ≥ 单台激振器功率 × 台数，并留 10% 余量

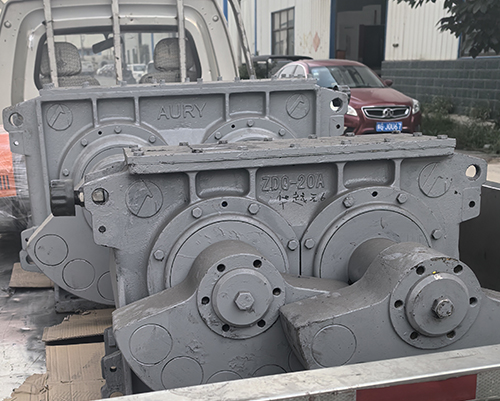

5. 激振器结构与安装

类型：优先选整体式箱体激振器（密封好、寿命长、维护少）

安装：两台对称装于筛箱两侧，转向相反、同步运转，形成水平回旋

接口：确认中心高、轴径、法兰孔距与筛箱匹配，避免干涉

6. 工况适应性（决定寿命）

粉尘环境：IP55 及以上防护

潮湿 / 腐蚀：IP65 不锈钢 / 防腐涂层

连续运行：选F级强制润滑型号

防爆场合：选防爆型激振器（Ex d/Ex ib）
